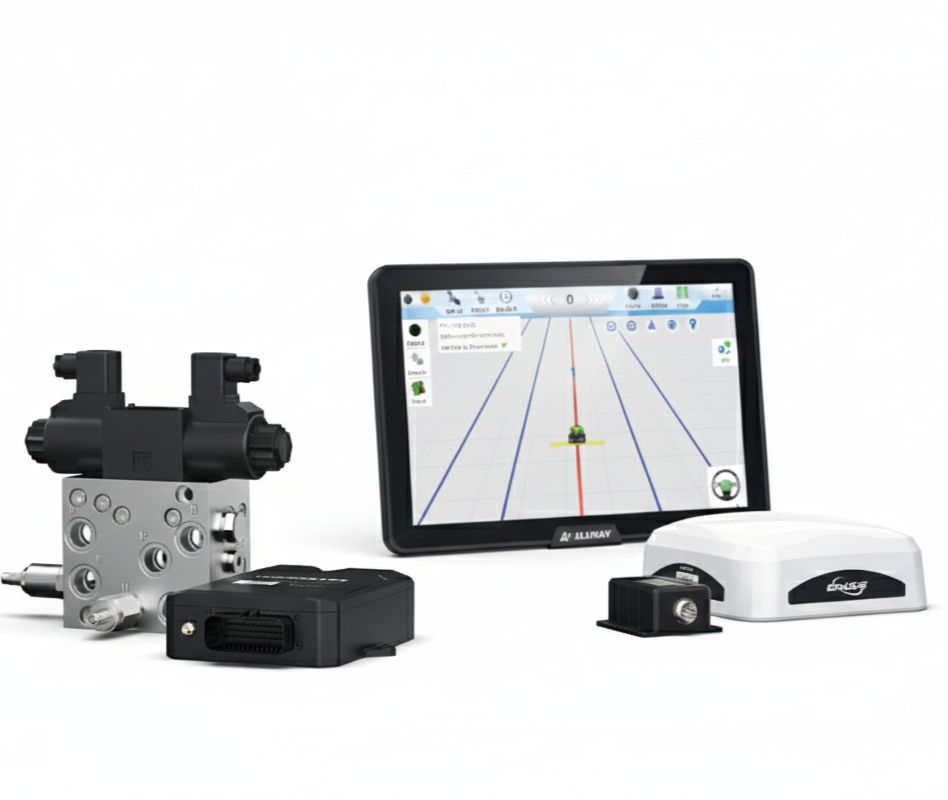

Hidrauliskā stūrēšanas sistēma ALLYNAV AF201 (12'')
Klasisks stūres vadības risinājums precīzai lauksaimniecībai
Funkcijas:
Hidrauliskā vadība Sistēma nemanāmi integrējas transportlīdzekļa hidrauliskajā stūres sistēmā, nemainot stūres ratu. Tas ļauj vadītājiem viegli pārvaldīt viedo braukšanas aprīkojumu.
Automatizēta un vieda vadība Lietotne nodrošina reāllaika maršruta plānošanu, ieskaitot pagriezienus, taisnas līnijas un līknes. Tā ļauj ātri salāgot lauksaimniecības darbarīkus un nodrošina reāllaika attālo uzraudzību precīzai automātiskajai stūrēšanai, kas ietaupa laiku un palielina efektivitāti.
Plaša ISOBUS saderība Uzstādot dažādus darbarīkus ar atbilstošiem aparatūras moduļiem zem ISOBUS standarta, tiek uzlaboti visi procesi no augsnes apstrādes līdz ražas novākšanai. Iebūvētā augstas precizitātes reljefa kompensācijas funkcija nodrošina optimālu sniegumu sarežģītos apvidos ar vienu un to pašu mašīnu.
Uzlaboti korekcijas pakalpojumi Jaudīga antena garantē izcilu signāla stabilitāti pat apstākļos ar neuzticamu signālu. Izbaudiet precīzu darbību ar līdz pat ±2,5 cm precizitāti, izmantojot vairākus korekcijas pakalpojumus, piemēram, PPP, VRS, RADIO un PPP-RTK, bez nepieciešamības pēc bāzes stacijas.
Bezbēdu automātiskā stūrēšana Jūs varat strādāt pārliecinoši un efektīvi, paļaujoties uz mūsu tirgū pārbaudīto tehnoloģiju, ko atbalsta 24/7 attālais tehniskais atbalsts no globāli izvietota pakalpojumu tīkla.
Galvenās īpašības:
- Minimālais ātrums: 0,1 km/h
- Maršruta plānošana
- Precizitāte: ±2,5 cm
- ISOBUS saderība
- GIS informācijas pārsūtīšana
- PPP-RTK un VRS atbalsts
- Hidrauliskā vadība
- Reljefa kompensācija
Tehniskās specifikācijas:
GNSS uztvērējs:
- RTK pozicionēšanas precizitāte (RMS):
- Horizontālā: 8 mm + 1 ppm
- Vertikālā: 15 mm + 1 ppm
- Inicializācijas laiks: <5 s (tipiski)
- Inicializācijas uzticamība: >99,9%
- Pirmā fiksējuma laiks (First Fix): <30 s
Konstelācijas (Satelītu sistēmas): BDS, GPS, GLONASS, Galileo, QZSS, SBAS, L-band
Frekvenču joslas:
- BDS: B1I/B2I/B3I/B1C*/B2b*
- GPS: L1C/A/L2P(Y)/L2C/L5E
- Galileo: E1/E5a/E5b/E6*
- GLONASS: G1/G2
- QZSS: L1C/A/L2C/L5 SBAS: L1C/A
Planšetdatora displejs:
- LED displejs: 12,1 colla
- Izšķirtspēja: 1280 x 800 p
- Spilgtums: 750 niti
I/O saskarne:
- Digitālās ieejas/izejas: DI * 2, DO * 2
- USB 2.0 * 1
- 12 V DC izeja * 1
Sistēma:
- Procesors: 8 kodolu, 2 GHz
- RAM: 2 G
- ROM: 32 G
- Operētājsistēma: Android 12.0
Stūres vadības un kontroles sadaļa:
Stūres vārsts:
- Nominālā ieplūdes plūsma: 70 L/min
- Proporcionālā vārsta maks. izplūdes plūsma: 3 CL/min
- Nominālais spiediens: 210 bar
- Drošības vārsta spiediena diapazons: 17–158 bar
- Iestatītais spiediens: 80 bar
- Vadības spriegums: 12 V DC
- Savienotājs: DIN 43650
NMC104 stūres kontrolieris:
- Barošanas spriegums: 9–36 V DC, ar aizsardzību pret pretēju polaritāti
- Barošanas strāva: MAKS. 3 A @ 6 V DC (izņemot jaudas komponentes)
- Sakaru porti: CAN * 2, RS232 * 2, RS485 * 2
- Barošanas porti: 5 V 0,8 A (maks. 1 A) * 2, tiešā pieslēguma barošanas porti * 2
