Kobzarenko kvadrātstūru ķipu piekabe TK-12

Pašiekraujošā ķīpu piekabe TK-12 ir izstrādāta ātrai taisnstūra salmu vai siena ķīpu savākšanai, transportēšanai un kraušanai. Speciālas konstrukcijas dīsele paceļ ķīpas no lauka un novieto tās uz platformas, savukārt hidrauliskā izkraušanas sistēma nodrošina glītu sakraušanu grēdā. Ar ietilpību līdz 12 ķīpām un savietojamību ar traktoriem, kuru jauda ir no 185 ZS, TK-12 ir efektīvs un uzticams palīgs lauksaimniekiem.

TK-12 pašiekraujošā piekabe tiek izmantota taisnstūra ķīpu savākšanai no lauka, transportēšanai un uzglabāšanai galamērķī. Ķīpas tiek paceltas, izmantojot dīseles satvērēju (tas satver ķīpas no abām pusēm un paceļ tās uz platformas). Šīs piekabes īpašā iezīme ir vienlaicīga divu taisnstūra ķīpu uzkraušana uz platformas.

Uz platformas konveijers bīda ķīpas uz aizmuguri, kur tās nostiprina divi statņi. Statņi tiek bīdīti tālāk uz aizmuguri katru reizi, kad tiek uzkrautas jaunas ķīpas.

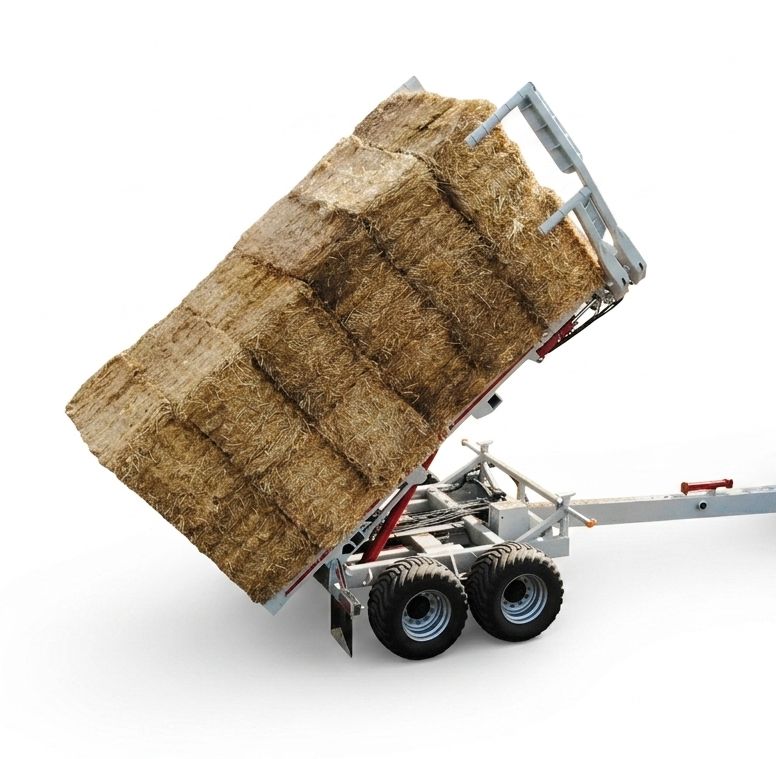

Kad piekabe ir pilnībā uzkrauta, izkraušana notiek grēdā uz līdzenas un cietas virsmas. Visas darbības uzrauga un vada operators no traktora kabīnes.

• Ražīgums: 180 ķīpas stundā.
• Izkraušanas laiks: 30–40 sekundes.

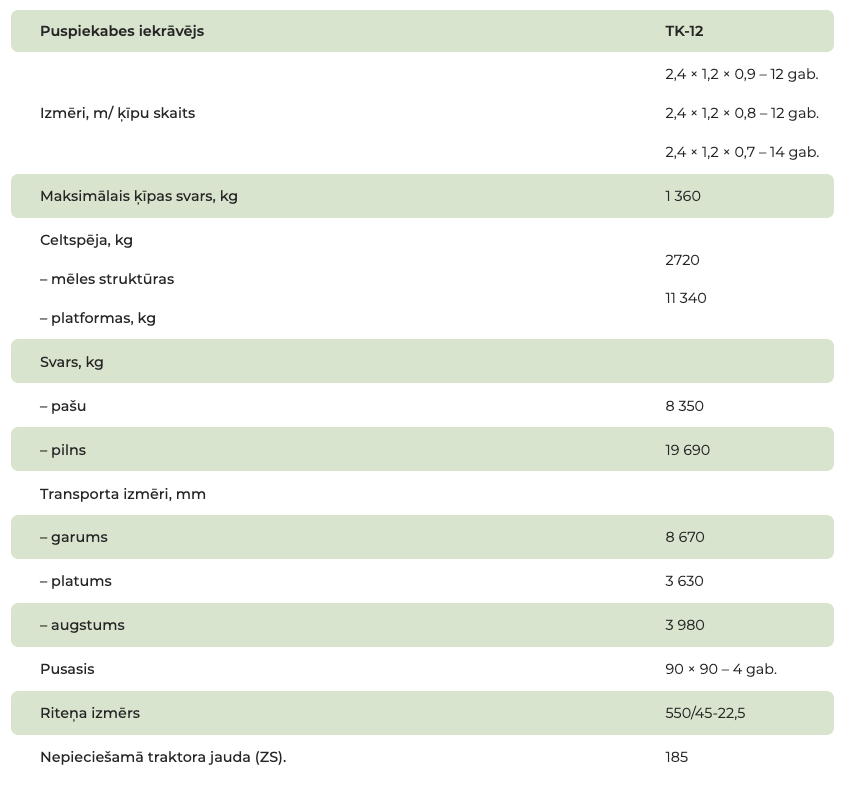

Pamataprīkojums:

Modelis: Pašiekraujošā puspiekabe TK-12 (taisnstūra ķīpām).

Gaita: Divasu balansiera piekare.

Masas parametri:

• Tehniski pieļaujamā pilna masa: 19 690 kg.
• Tehniski pieļaujamā kravnesība: 11 040 kg.

Ietilpība (atkarībā no izmēra):

• 12 gab.(2400 × 1200 × 900 mm);
• 12 gab.(2400 × 1200 × 800 mm);
• 14 gab.(2400 × 1200 × 700 mm).

Iekraušanas mehānisms:

• 2 pacēlāja dakšas (katras dakšas celtspēja: 1360 kg).
• Hidrauliskais galds (celtspēja 2720 kg) divu ķīpu vienlaicīgai novietošanai uz platformas ar konveijera stieni.

Riepas un asis:

• Riepas: 550/45-22,5 20PR(slodze 5935 kg pie 30 km/h).
• ADR ass.

Sakabe un bremzes:

• Sakabes cilpa: Ø50 mm.
• WABCO divkontūru pneimatiskā bremžu sistēma ar manuālo vadību.

Konstrukcijas elementi:

• Dubultais rāmis ķīpu izkraušanai stāvus pozīcijā.
• 2 hidrauliskie cilindri virsbūves pacelšanai.
• Hidrauliski bīdāma dīsele (darba pozīcijai) – nobīdās pa kreisi ar hidrauliskā cilindra palīdzību.

Vadība un elektronika:

• 9 elektroniskie sensori(7 induktīvie sensori un 2 karodziņa tipa sensori).
• Elektroniskais hidrauliskais sadalītājs ar 8 sekcijām.

Gabarīti un papildaprīkojums:

• Virsbūves lietderīgais garums: 5650 (4500) mm.
• Puspiekabes izmēri (G × P × A): 8670 × 3635 × 3980 mm.
• Mehāniskais atbalsts un instrumentu kaste.

Krāsojums:

• Virsbūve un rāmis: RAL 7038(ahāta pelēks).

Papildaprīkojums:

Grozāmā apļa sakabes gredzens 50 mm

Piekabes sakabes gredzena nomaiņa pret K80

Divkontūru bremžu sistēma (Ukraina)

Hidrauliskās bremzes

Kombinētā bremžu sistēma(Wabco divkontūru pneimatiskā bremžu sistēma (manuālā) + hidrauliskās bremzes)

Krāsas maiņa

Riepas 500/50-22,5 20PR(slodze 5460 kg / 30 km/h)

Riepas 550/45-22,5 16PR(slodze 4900 kg / 30 km/h)
